產品說明

ST16C、ST34C 型 T型過濾器是管道輸送液體過程中清除固體雜質的設備。液體流經過濾器時，其中的雜質被濾出，可保護機泵、壓縮機、儀表和其它設備正常工作。當需要清洗時，只要將可拆卸的濾筒取出，去除濾出的雜質后，重新裝入即可，使用維護極為方便。

T型過濾器適用介質為：①化工、石油生產及城市供熱中的弱腐蝕性物料，如水、氨、油品、烴類等；②化工生產中的腐蝕性物料，如純堿、硫酸、硝酸、醋酸等；③制冷、空分生產中的低溫物料，如液甲烷、液氮、液氧及各種冷劑；④輕工食品、制藥生產中有衛生要求的物料，如啤酒、飲料、醫藥用品等。

產品性能參數

ST16C、ST34C 型 T型過濾器主要性能參數

型號	PN	工作壓力/kg	適用溫度/℃	適用介質
ST16C-J16	16	1.6	-29~425	水、油品、蒸汽等
ST16C-J25	25	2.5
ST16C-J40	40	4.0
ST16C-J20	20	2.0
ST16C-J50	50	5.0
ST34C-J16	16	1.6
ST34C-J25	25	2.5
ST34C-J40	40	4.0
ST34C-J20	20	2.0
ST34C-J50	50	5.0

返回頁首 ⇑

產品零部件材料

ST16C、ST34C 型 T型過濾器零部件材料

型號	閥體材料
ST16C-J16	25、WCB、CF8、CF8M、CF3、CF3M
ST16C-J25
ST16C-J40
ST16C-J20
ST16C-J50
ST34C-J16
ST34C-J25
ST34C-J40
ST34C-J20
ST34C-J50

返回頁首 ⇑

產品外形及結構尺寸

ST16C 型 T型過濾器主要外形及結構尺寸

DN	L	L1	L2	B 排放口			有效過濾面積/m2	重量/kg
				Ⅰ	Ⅱ	Ⅲ
50	402	222	64	R1/2	DN20 平面 RF	DN20 凸面 M	0.00387	8
65	469	255	76				0.00592	12
80	512	282	89				0.00811	15
100	590	330	105				0.013	23
150	773	423	143	R3/4			0.026	47
200	951	510	178				0.0459	98
250	1099	599	216				0.0706	154
300	1291	691	254				0.0942	232

返回頁首 ⇑

產品外形及結構尺寸

ST34C 型 T型過濾器主要外形及結構尺寸

DN	L	L1	L2	B 排放口			有效過濾面積/m2	重量/kg
				Ⅰ	Ⅱ	Ⅲ
50	268	298	158	R3/8	DN20 平面 RF	DN20 凸面 M	0.00277	13.6
65	304	337	179				0.00421	18.9
80	330	370	195.5				0.00552	24
100	382	432	225				0.0088	36
150	482	557	280				0.01696	68
200	578	678	332.5				0.0355	140
250	666	791	383				0.0529	216
300	768	918	437				0.0686	315

返回頁首 ⇑

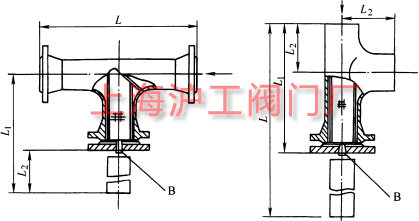

產品外形及結構尺寸示意圖
