產品說明

SSY14 型Y型伸縮過濾器：Y型過濾器和伸縮接頭組合成，抗污性強排污方便，流通面積大，壓力損失小，結構簡單，體積小。濾芯網材質均為全不銹鋼，耐腐蝕性強，使用壽命長。Y型拉桿伸縮過濾器還具有安裝長度可調，裝拆方便的特點。可根據需要設置濾網數目，通常范圍：水 18~30 目、蒸汽 40~100 目、油 100~180 目。

產品性能參數

SSY14 型 Y型伸縮過濾器主要性能參數

型號	PN	工作壓力 (MPa)	適用溫度 (℃)	適用介質
SSY14H-J10	10	1.0	-29 ~ 425	水、油品、蒸汽等
SSY14H-J16	16	1.6
SSY14C-J25	25	2.5
SSY14C-J40	40	4.0

返回頁首 ⇑

產品零部件材料

SSY14 型 Y型伸縮過濾器零部件材料

型號	閥體材料
SSY14H-J10	20、WCB、CF8、CF8M、CF3、CF3M
SSY14H-J16
SSY14C-J25
SSY14C-J40

返回頁首 ⇑

產品外形及結構尺寸（PN16）

SSY14 型 Y型伸縮過濾器主要外形及結構尺寸（mm）

DN	L	Lmin	Lmax	H	H1
50	310	340	280	195	155
65	380	410	350	245	183
80	420	460	380	295	210
100	460	500	420	344	250
125	540	585	495	415	305
150	610	655	565	485	358
200	750	800	700	602	450
250	795	845	745	710	503
300	860	910	810	815	578
350	1025	1075	975	844	598
400	1150	1200	1100	872	618

返回頁首 ⇑

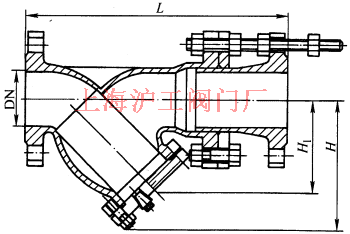

產品外形及結構尺寸示意圖
