產品說明

CS41H-16、CS41H-16C、CS41-25、CS41-40 型自由浮球式蒸汽疏水閥：法蘭連接、浮球式結構形式，閥座密封面材料為 Cr13 系不銹鋼，公稱壓力 PN16~PN40，閥體材料為鑄鐵（CS41H-16）、碳鋼（CS41H-16C、CS41-25、CS41-40）的蒸汽疏水閥。用于蒸汽加熱設備、蒸汽管網和凝結水回收系統，它能迅速、自動、連續地排除凝結水，有效地阻止蒸汽泄漏。

工作原理：自由浮球式蒸汽疏水閥利用浮力原理，浮球根據凝結水量的多少，隨水位的變化而作升降，自動調節閥座孔的開度，連續排放凝結水，當凝結水停止進入時，浮球降的底部，回到關閉位置，排水停止，由于排水閥座孔總是在凝結水位以下，形成水封、水、氣自然分離，達到無蒸汽泄漏。

產品特點：①能拓飽和凝結水，回執設備內不含有水先積聚，從而獲得良好的加熱效率。②蒸汽壓力變化時，不受影響，能連續工作性能穩定。③漏汽變幻無常小，采用先進研磨工藝制造，浮球精度高，密封性能好。④自動排空氣性能好。⑤壽命長，浮球的整個球面都可以做密封面，無集中磨損。

產品性能參數

CS41H-16、CS41H-16C、CS41-25、CS41-40 型自由浮球式蒸汽疏水閥主要性能參數

型號	PN	工作壓力/MPa	適用溫度/℃	適用介質
CS41H-16	16	1.6	≤200	水、蒸汽
CS41H-16C	16	1.6	≤425	水、蒸汽
CS41H-25	25	2.5	≤350	水、蒸汽
CS41H-40	40	4.0	≤425	水、蒸汽

返回頁首 ⇑

產品零部件材料

CS41H-16、CS41H-16C、CS41-25、CS41-40 型自由浮球式蒸汽疏水閥零部件材料

型號	閥體材料
CS41H-16	鑄鐵
CS41H-16C	碳鋼
CS41H-25	碳鋼
CS41H-40	碳鋼

返回頁首 ⇑

產品外形及結構尺寸

CS41H-16、CS41H-16（Ⅱ）型自由浮球式蒸汽疏水閥主要外形及結構尺寸（mm）

CS41H-16			CS41H-16（Ⅱ）
DN	15	20	DN	25
D	170	200	L	310
H	127	142	H	240
h	80	90	h	178
重量/kg	3.5	4.5	重量/kg	15

返回頁首 ⇑

CS41H-16C CS41H-40（Ⅰ）、CS41H-16C CS41H-40（Ⅱ）型自由浮球式蒸汽疏水閥主要外形及結構尺寸（mm）

CS41H-16C CS41H-40（Ⅰ）				CS41H-16C CS41H-40（Ⅱ）
DN	15	20	25	DN	25	40	50
L	230	230	230	D	320	320	320
H	220	220	220	H	295	295	295
h	150	150	150	h	210	210	210
重量/kg	10	10.5	11	重量/kg	24	25	26

返回頁首 ⇑

CS41H-16C CS41H-40（Ⅲ）、CS41H-16C CS41H-40（Ⅳ）型自由浮球式蒸汽疏水閥主要外形及結構尺寸（mm）

CS41H-16C CS41H-40（Ⅲ）				CS41H-16C CS41H-40（Ⅳ）
DN	50	65	80	DN	80	100
L	430	430	430	D	580	580
H	410	410	410	H	540	540
h	290	290	290	h	390	390
重量/kg	80	83	86	重量/kg	130	137

返回頁首 ⇑

產品排水量表（過冷度為 6℃ 時的連續排量）

CS41H-16 型自由浮球式蒸汽疏水閥排水量表（kg/h）

工作壓差/MPa		0.05	0.1	0.2	0.5	0.8	1.2	1.6
排水量	CS41H-16	160	230	300	—	—	—	—
		110	160	250	360	—	—	—
		90	130	200	280	290	—	—
		50	80	120	180	210	260	—
		40	50	80	140	170	210	260
	CS41H-16Ⅱ （Φ120）	1400	2000	2800	—	—	—	—
		1000	1300	1800	3100	—	—	—
		800	1000	1400	2500	3500	—	—
		600	800	1100	2000	2900	3800	—
		500	600	900	1800	2600	3300	3800

返回頁首 ⇑

CS41H-16C（Ⅰ、Ⅱ、Ⅲ、Ⅳ）型自由浮球式蒸汽疏水閥排水量表（kg/h）

工作壓差/MPa		0.05	0.1	0.2	0.5	0.8	1.2	1.6
排水量	產品代號Ⅰ（Φ68）	180	210	280	450	560	620	660
	產品代號Ⅱ（Φ120）	500	600	900	1800	2600	3300	3800
	產品代號Ⅲ（Φ190）	2820	4200	5080	7000	8530	10200	12100
	產品代號Ⅳ（Φ220）	4200	6800	8500	10270	12400	15800	18500

返回頁首 ⇑

CS41H-40（Ⅰ、Ⅱ、Ⅲ、Ⅳ）型自由浮球式蒸汽疏水閥排水量表（kg/h）

工作壓差/MPa		0.03	0.5	1.2	1.6	2.0	2.4	3.0	3.6	4.0
排水量	產品代號Ⅰ（Φ68）	100	270	380	440	480	520	580	610	630
	產品代號Ⅱ（Φ120）	400	1100	1620	1900	2100	2280	2560	2780	2900
	產品代號Ⅲ（Φ190）	1060	2770	4250	4900	5400	5920	6550	7050	7300
	產品代號Ⅳ（Φ220）	1580	4160	6430	7520	8450	9000	10000	10800	11200

返回頁首 ⇑

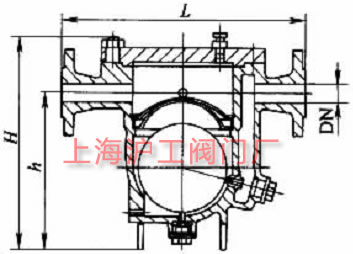

產品外形及結構尺寸示意圖
