【產品說明】

J21H、J21W 型 PN25、PN40 外螺紋截止閥：手動、外螺紋連接形式、直通式結構，閥座密封面材料為不銹鋼、工作壓力 2.5~4.0 MPa、公稱尺寸 DN6~DN20、閥體材料為碳素鋼（J21H）、不銹鋼（J21W），適用于水、蒸汽、油品（J21H）和弱腐蝕性、腐蝕性（J21W）介質管路中。

J21H、J21W 型 PN25 PN40 外螺紋截止閥，管路跟閥體連接采用外螺紋活接式，也叫外螺紋針型閥、外螺紋針形閥，是電力、電氣、機電設備工程、電控設備工程中應用較多的閥門之一。由于其安裝方便、制造合理、經濟簡單，所以大量使用在電力工程等管道中。

【產品性能參數】

J21H、J21W 型 PN25 PN40 外螺紋截止閥主要性能參數

型號	PN	工作壓力 / MPa	適用溫度 / ℃	適用介質
J21H-25	25	2.5	≤ 425	水、蒸汽、油品
J21H-40	40	4.0
J21W-25P	25	2.5	≤ 150	弱腐蝕性介質
J21W-40P	40	4.0
J21W-25R	25	2.5		腐蝕性介質
J21W-40R	40	4.0

返回頁首

【產品零部件材料】

J21H、J21W 型 PN25 PN40 外螺紋截止閥零部件材料

型號	材料
	閥體、閥蓋	閥桿	密封面	填料
J21H-25	碳素鋼	鉻不銹鋼	鉻不銹鋼	柔性石墨
J21H-40
J21W-25P	鉻鎳鈦不銹鋼	鉻鎳鈦不銹鋼	鉻鎳鈦不銹鋼	聚四氟乙烯
J21W-40P
J21W-25R
J21W-40R

返回頁首

【J21H、J21W 型 PN25 PN40 外螺紋截止閥產品外形及結構尺寸】

J21H、J21W 型 PN25 PN40 外螺紋截止閥外形及結構尺寸 (mm)

DN	L	H	D0	D	重量 / kg
6	175	120	65	6	0.75
10	179	125	80	10	1
15	187	135	100	15	1.6
20	193	177	130	20	2.7

返回頁首

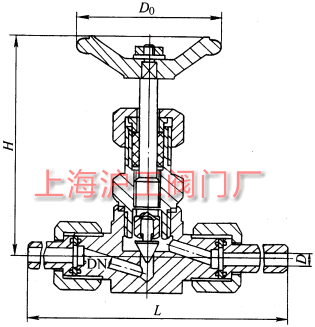

【產品外形及結構尺寸示意圖】
