產品說明

T40H-10、T40H-16、T40H-25 型手動調節閥：適用于工作壓力 ≤1.6MPa、介質溫度 ≤200℃（和 ≤2.5MPa、介質溫度 ≤350℃）的蒸汽或熱水管路上作為調節流量之用。按順時針旋轉手輪即可關閉手動調節閥，這時閥桿帶動閥瓣下降，直使兩錐形密封面接觸達到嚴密將管路關閉為止。

產品特點：①改善供熱供況：凡是采用手動調節閥的支線及熱力點都可以按著設計工況進行流量調節，達到良好的溫度工況，這種調節閥比閘閥、截止閥調節性能好，它具有近似直線調節性能。因此，各采暖建筑物的冷熱不均現象得到有力改善。②節省能源：熱力管網由于溫度壓力失調，造成某些分支流量過大，使一些建筑溫度過高，用戶不得不開窗戶，達到節省能源的目的。③改善網管水力的工況：手動調節閥能按照額定流量進行控制，將網管超量運行的流量降低，使原來的水工況惡化程度得到一定的改善。

產品性能參數

T40H-10、T40H-16、T40H-25 型手動調節閥主要性能參數

型號	PN	工作壓力/MPa	適用溫度/℃	適用介質
T40H-10	10	1.0	≤200	水、蒸汽
T40H-16	16	1.6
T40H-25	25	2.5

返回頁首 ⇑

產品零部件材料

T40H-10、T40H-16、T40H-25 型手動調節閥零部件材料

型號	材料
	閥體、閥蓋、填料壓蓋、手輪	閥桿、閥瓣密封圈	指示盤、閥桿螺母、螺母套
T40H-10	灰鑄鐵、（鑄鋼）	不銹鋼	黃銅
T40H-16
T40H-25

返回頁首 ⇑

產品外形及結構尺寸

T40H-10 型手動調節閥主要外形及結構尺寸

DN	L	D	D1	D2	f	b	H	H1	D0	z×Φd	重量/kg
250	730	395	350	320	3	28	914	1074	500	12×Φ22	327
300	850	445	400	370	4	28	914	1074	500	12×Φ22	422
350	980	505	460	430	4	30	968	1168	500	16×Φ22	610
400	991	565	515	482	4	32	968	1168	500	16×Φ26	750
450	1092	615	565	532	4	32	1100	1350	680	20×Φ26	999
500	1194	670	620	585	4	34	1100	1350	680	20×Φ26	999

返回頁首 ⇑

T40H-16 型手動調節閥主要外形及結構尺寸

DN	L	D	D1	D2	f	b	H	H1	D0	z×Φd	重量/kg
15	130	95	65	47	2	14	160	172	65	4×Φ13.5	2.5
20	150	105	75	58	2	16	160	172	65	4×Φ13.5	3.5
25	160	115	85	68	2	16	182	195	80	4×Φ13.5	4.8
32	180	140	100	78	2	18	192	210	80	4×Φ13.5	7
40	200	150	110	88	3	18	250	273	120	4×Φ13.5	9.5
50	230	165	125	102	3	20	264	290	120	4×Φ17.5	13.5
65	290	185	145	122	3	20	380	426	200	4×Φ17.5	29
80	310	200	160	133	3	22	413	468	200	8×Φ17.5	35
100	350	220	180	158	3	24	466	530	240	8×Φ17.5	56
125	400	250	210	184	3	26	540	613	260	8×Φ17.5	79
150	480	285	240	212	3	26	623	698	360	8×Φ22	117
200	600	340	295	268	3	30	687	777	400	12×Φ22	185
250	730	395	350	320	3	30	940	1074	500	12×Φ22	327
300	850	445	460	430	4	30	940	1074	500	12×Φ22	422

返回頁首 ⇑

T40H-25 型手動調節閥主要外形及結構尺寸

DN	L	D	D1	D2	f	b	H	H1	D0	z×Φd	重量/kg
15	130	95	65	47	2	16	160	172	65	4×Φ13.5	2.5
20	150	105	75	58	2	18	160	172	65	4×Φ13.5	3.5
25	160	115	85	68	2	18	182	195	80	4×Φ13.5	4.8
32	180	140	100	78	2	20	192	210	80	4×Φ13.5	7
40	200	150	110	88	3	20	250	273	120	4×Φ17.5	9.5
50	230	165	125	102	3	22	264	290	120	4×Φ17.5	13.5
65	290	185	145	122	3	24	380	426	200	8×Φ17.5	29
80	310	200	160	133	3	26	413	468	200	8×Φ17.5	35
100	350	235	190	158	3	28	466	530	240	8×Φ22	56
125	400	270	220	184	3	30	540	613	260	8×Φ26	79
150	480	300	250	212	3	34	623	698	360	8×Φ26	117
200	600	360	310	278	3	34	687	777	400	12×Φ26	185

返回頁首 ⇑

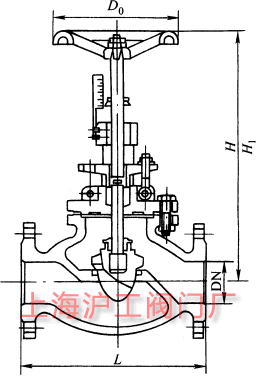

產品外形及結構尺寸示意圖
